硬管系列—G返回 >>

概况型号参数

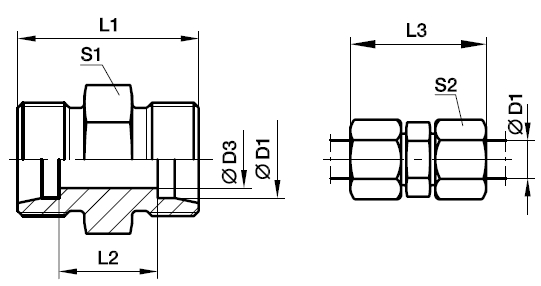

G-EO24°锥管与管之间直通接头。

系列	钢管外径D1							重量 g/件		PN (bar)
系列	钢管外径D1	D3	L1	L2	L3	S1	S2	重量 g/件	订货号	CF	71	SS
L	6	4	24	10	39	12	14	12	G06L	500	315	315
	8	6	25	11	40	14	17	16	G08L	500	315	315
	10	8	27	13	42	17	19	23	G10L	500	315	315
	12	10	28	14	43	19	22	28	G12L	400	315	315
	15	12	30	16	46	24	27	51	G15L	400	315	315
	18	15	31	16	48	27	32	69	G18L	400	315	315
	22	19	35	20	52	32	36	90	G22L	250	160	160
	28	24	36	21	54	41	41	137	G28L	250	160	160
	35	30	41	20	63	46	50	214	G35L	250	160	160
	42	36	43	21	66	55	60	296	G42L	250	160	160
S	6	4	30	16	45	14	17	26	G06S	800	630	630
	8	5	32	18	47	17	19	37	G08S	800	630	630
	10	7	32	17	49	19	22	44	G10S	800	630	630
	12	8	34	19	51	22	24	60	G12S	630	630	630
	16	12	38	21	57	27	30	90	G16S	630	400	400
	20	16	44	23	66	32	36	143	G20S	420	400	400
	25	20	50	26	74	41	46	251	G25S	420	400	400
	30	25	54	27	80	46	50	330	G30S	420	400	400
	38	32	61	29	90	55	60	545	G38S	420	315	315

订货示例：

碳钢，无六价铬镀锌：G12LCFX

316Ti不锈钢：G12L71X

316L不锈钢：G12SSX

注：订货号不含螺母卡套

样本尺寸仅供参考，请以实际产品尺为准。
