硬管系列—W返回 >>

概况型号参数

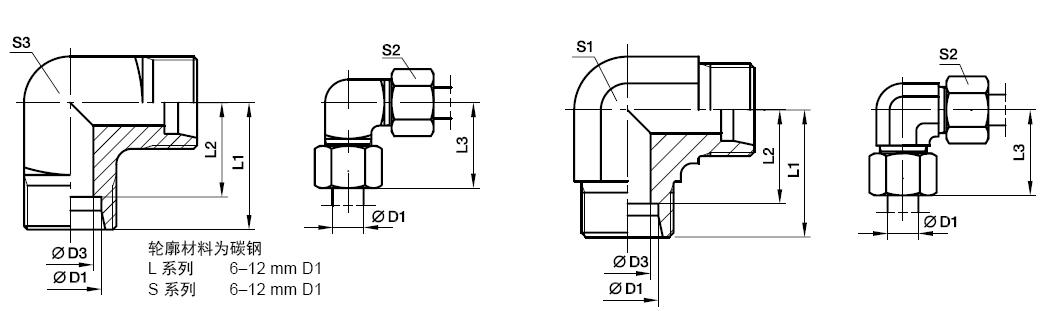

W-EO24°锥 90°弯接头

系列	钢管外径D1										PN (bar)
系列	钢管外径D1	D3	L1	L2	L3	S1	S2	S3	重量g/件	订货号	CF	71	SS
L	6	4	19	12	27	12	14	12	29	W06L	500	315	315
	8	6	21	14	29	12	17	14	43	W08L	500	315	315
	10	8	22	15	30	14	19	17	54	W10L	500	315	315
	12	10	24	17	32	19	22		80	W12L	400	315	315
	15	12	28	21	36	19	27		81	W15L	400	315	315
	18	15	31	23.5	40	24	32		140	W18L	400	315	315
	22	19	35	27.5	44	27	36		178	W22L	250	160	160
	28	24	38	30.5	47	36	41		340	W28L	250	160	160
	35	30	45	34.5	56	41	50		458	W35L	250	160	160
	42	36	51	40	63	50	60		776	W42L	250	160	160
S	6	4	23	16	31	12	17	14	52	W06S	800	630	630
	8	5	24	17	32	14	19	17	74	W08S	800	630	630
	10	7	25	17.5	34	19	22		97	W10S	800	630	630
	12	8	29	21.5	38	17	24	22	137	W12S	630	630	630
	16	12	33	24.5	43	24	30		162	W16S	630	400	400
	20	16	37	26.5	48	27	36		221	W20S	420	400	400
	25	20	42	30	54	36	46		424	W25S	420	400	400
	30	25	49	35.5	62	41	50		603	W30S	420	400	400
	38	32	57	41	72	50	60		1010	W38S	420	315	315

订货示例：

碳钢，无六价铬镀锌：W12LCFX

316Ti不锈钢：W12L71X

316L 不锈钢：W12LSSX

注：订货号不含螺母卡套

样本尺寸仅供参考，请以实际产品尺寸为准。
