硬管系列—SV返回 >>

概况型号参数

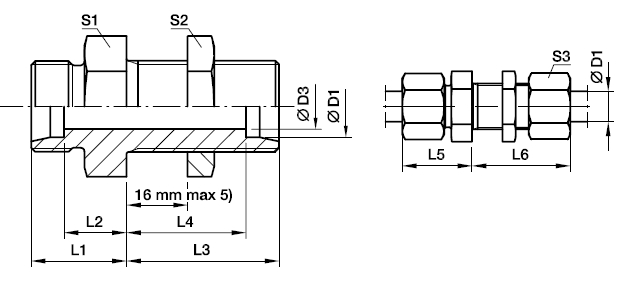

SV-EO24°锥隔板直通接头

系列	钢管外径D1											重量g/件		PN (bar)
系列	钢管外径D1	D3	L1	L2	L3	L4	L5	L6	S1	S2	S3	重量g/件	订货号	CF	71	SS
L	6	4	14	7	34	27	22	42	17	17	14	39	SV06LOMD	500	315	315
	8	6	15	8	34	27	23	42	19	19	17	50	SV08LOMD	500	315	315
	10	8	17	10	35	28	25	43	22	22	19	67	SV10LOMD	500	315	315
	12	10	17	10	36	29	25	44	24	24	22	78	SV12LOMD	400	315	315
	15	12	19	12	38	31	27	46	27	30	27	128	SV15LOMD	400	315	315
	18	15	21	13.5	40	32.5	30	49	32	36	32	198	SV18LOMD	400	315	315
	22	19	24	16.5	42	34.5	33	51	36	41	36	254	SV22LOMD	250	160	160
	28	24	26	18.5	43	35.5	35	52	41	46	41	335	SV28LOMD	250	160	160
	35	30	29	18.5	47	36.5	40	58	50	55	50	546	SV35LOMD	250	160	160
	42	36	30	19	47	36	42	59	60	65	60	758	SV42LOMD	250	160	160
S	6	4	19	12	36	29	27	44	19	19	17	65	SV06SOMD	800	630	630
	8	5	20	13	36	29	28	44	22	22	19	87	SV08SOMD	800	630	630
	10	7	22	14.5	37	29.5	31	46	24	24	22	112	SV10SOMD	800	630	630
	12	8	22	14.5	38	30.5	31	47	27	27	24	141	SV12SOMD	630	630	630
	16	12	25	16.5	40	31.5	35	50	32	32	30	201	SV16SOMD	630	400	400
	20	16	28	17.5	44	33.5	39	55	41	41	36	462	SV20SOMD	420	400	400
	25	20	32	20	47	35	44	59	46	46	46	492	SV25SOMD	420	400	400
	30	25	35	21.5	51	37.5	48	64	50	50	50	631	SV30SOMD	420	400	400
	38	32	38	22	53	37	53	68	65	65	60	1083	SV38SOMD	420	315	315

订货示例：

碳钢，无六价铬镀锌：SV12LOMDCF

316Ti不锈钢：SV12LOMD71

316L不锈钢：SV12L0MDSS

注：订货号不含螺母卡套

隔板厚度：

06-18L及 06-16S=3mm

22-42L及 20-38S=4mm

样本尺寸仅供参考，请以实际产品尺寸为准。
