硬管系列—WSV返回 >>

概况型号参数

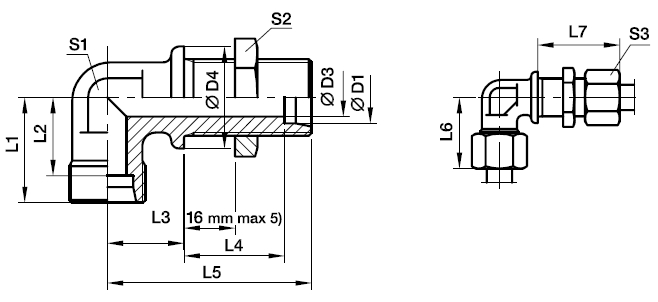

WSV-EO24°锥隔板弯接头

系列	钢管外径D1													重量g/件	订货号	PN (bar)
系列	钢管外径D1	D3	D4	L1	L2	L3	L4	L5	L6	L7	S1	S2	S3	重量g/件	订货号	CF	71
L	6	4	17	19	12	14	27	48	27	42	12	17	14	51	WSV06LOMD	315	315
	8	6	19	21	14	17	27	51	29	42	12	19	17	61	WSV08LOMD	315	315
	10	8	22	22	15	18	28	53	30	43	14	22	19	78	WSV10LOMD	315	315
	12	10	24	24	17	20	29	56	32	44	17	24	22	85	WSV12LOMD	315	315
	15	12	27	28	21	23	31	61	36	46	19	30	27	150	WSV15LOMD	315	315
	18	15	32	31	23.5	24	32.5	64	40	49	24	36	32	238	WSV18LOMD	315	315
	22	19	36	35	27.5	30	34.5	72	44	51	27	41	36	327	WSV22LOMD	160	160
	28	24	42	38	30.5	34	35.5	77	47	52	36	46	41	482	WSV28LOMD	160	160
	35	30	50	45	34.5	39	36.5	86	56	58	41	55	50	729	WSV35LOMD	160	160
	42	36	60	51	40	43	36	90	63	59	50	65	60	1091	WSV42LOMD	160	160
S	6	4	19	23	16	17	29	53	31	44	12	19	17	72	WSV06SOMD	630	630
	8	5	22	24	17	18	29	54	32	44	14	22	19	99	WSV08SOMD	630	630
	10	7	24	25	17.5	20	29.5	57	34	46	17	24	22	128	WSV10SOMD	630	630
	12	8	27	29	21.5	21	30.5	59	38	47	17	27	24	168	WSV12SOMD	630	630
	16	12	30	33	24.5	24	31.5	64	43	50	24	32	30	249	WSV16SOMD	400	400
	20	16	36	37	26.5	30	33.5	74	48	55	27	41	36	390	WSV20SOMD	400	400
	25	20	42	42	30	34	35	81	54	59	36	46	46	618	WSV25SOMD	400	400
	30	25	50	49	35.5	39	37.5	90	62	64	41	50	50	889	WSV30SOMD	400	400
	38	32	60	57	41	43	37	96	72	68	50	65	60	1337	WSV38SOMD	315	315
