硬管系列—WH-R-KDS返回 >>

概况型号参数

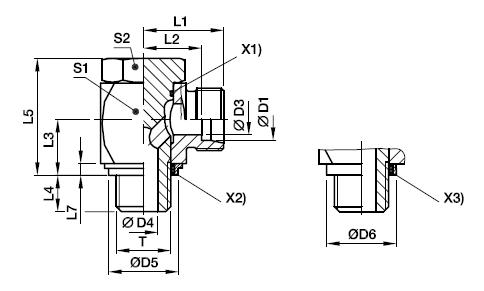

WH-R-KDS/KD EO24°锥/BSPP外螺纹带弹性密封圈高压铰接式接头

系列	钢管外径												重量		PN(bar)
系列	D1	T	D3	D4	KDS	KD	L1	L2	L3	L4	L5	L7	g/件	订货号	CF	71
L	6	G1/8A	4	4.5	15	17	19	12	11	8	24	2.5	53	WH06LRKDSOMD	315	315
	8	G1/4A	6	6	19	22	22	15	14	12	30	3	101	WH08LRKDSOMD	315	315
	10	G1/4A	8	6	19	22	23	16	14	12	30	3	102	WH10LRKDSOMD	315	315
	12	G3/8A	10	7.5	22	27	25	18	17	12	36	3	181	WH12LRKDSOMD	315	315
	15	G1/2A	12	11	27	32	29	22	22	14	45	4.5	312	WH15LRKDSOMD	315	315
	18	G1/2A	15	11	27	32	29	21	22	14	45	4.5	319	WH18LRKDSOMD	315	315
	22	G3/4A	19	17	33	41	35	28	24	16	53	3.5	578	WH22LRKDSOMD	160	160
	28	G1A	24	21	40	46	40	32	31	18	66	3.5	1035	WH28LRKDSOMD	160	160
	35	G11/4A	30	27	50	57	47	36	36	20	76	3.5	1499	WH35LRKDSOMD	160	160
	42	G11/2A	36	34	56	64	52	41	41	22	87	3.5	2196	WH42LRKDSOMD	160	160
S	6	G1/4A	4	6	19	22	24	17	14	12	30	3	107	WH06SRKDSOMD	400	400
	8	G1/4A	5	6	19	22	24	17	14	12	30	3	107	WH08SRKDSOMD	400	400
	10	G3/8A	7	7.5	22	27	26	19	17	12	36	3	188	WH10SRKDSOMD	400	400
	12	G3/8A	8	7.5	22	27	26	19	17	12	36	3	190	WH12SRKDSOMD	400	400
	16	G1/2A	12	11	27	32	31	22	22	14	45	4.5	324	WH16SRKDSOMD	315	315
	20	G3/4A	16	17	33	41	37	27	24	16	53	3.5	588	WH20SRKDSOMD	315	315
	25	G1A	20	21	40	46	44	32	31	18	66	3.5	1073	WH25SRKDSOMD	250	250
	30	G11/4A	25	27	50	57	51	37	36	20	76	3.5	1559	WH30SRKDSOMD	160	160
	38	G11/2A	32	34	56	64	58	42	41	22	87	3.5	2296	WH38SRKDSOMD	160	160
