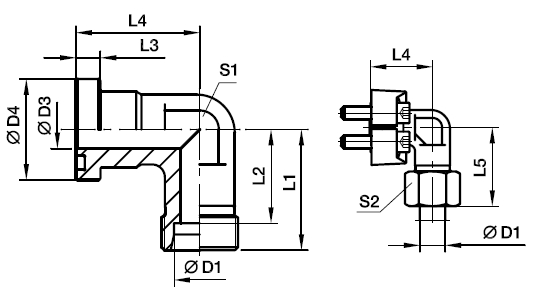

WFS SAE法兰/ EO24°锥(ISO 6162-1/2) SAE法兰直接头

3000PSI 系列
法兰尺寸		钢管						螺栓		重量		PN (bar)
SAE	ISO	D1	D3	D4	L3	L4	S2	公制螺栓	美制螺栓	碳钢	订货号	CF	71
(in.)	DN	D1	D3	D4	L3	L4	S2	公制螺栓	美制螺栓	kg/件	订货号	CF	71
1/2	13	12S	12	30.2	6.7	44	24	M 08X25	5/16X1 1/4	0.38	WFS32/12S	210	210
1/2	13	15L	12	30.2	6.7	36	27	M 08X25	5/16X1 1/4	0.4	WFS32/15L	315	315
1/2	13	16S	12	30.2	6.7	36	30	M 08X25	5/16X1 1/4	0.43	WFS32/16S	350	350
1/2	13	18L	12	30.2	6.7	44	32	M 08X25	5/16X1 1/4	0.44	WFS32/18L	315	315
3/4	19	16S	19	38.1	6.7	53	30	M 10X30	3/8X1 1/4	0.6	WFS33/16S	350	350
3/4	19	18L	19	38.1	6.7	42	32	M 10X30	3/8X1 1/4	0.66	WFS33/18L	315	315
3/4	19	22L	19	38.1	6.7	42	36	M 10X30	3/8X1 1/4	0.66	WFS33/22L	160	160
3/4	19	20S	17	38.1	6.7	42	36	M 10X30	3/8X1 1/4	0.76	WFS33/20S	350	350
3/4	19	25S	17	38.1	6.7	42	46	M 10X30	3/8X1 1/4	0.89	WFS33/25S	350	350
1	25	20S	20	44.5	8	60	36	M 10X30	3/8X1 1/4	0.78	WFS34/20S	350	350
1	25	22L	18	44.5	8	60	36	M 10X30	3/8X1 1/4	0.81	WFS34/22L	160	160
1	25	28L	25	44.5	8	45	41	M 10X30	3/8X1 1/4	0.85	WFS34/28L	160	160
1	25	25S	20	44.5	8	45	46	M 10X30	3/8X1 1/4	0.95	WFS34/25S	350	350
1	25	30S	24	44.5	8	45	50	M 10X30	3/8X1 1/4	1.06	WFS34/30S	250	250
1 1/4	32	35L	32	50.8	8	50	50	M 10X35	3/8X1 1/4	1.15	WFS35/35L/10	160	160
1 1/4	32	25S	27	50.8	8	60	46	M 10X35	3/8X1 1/4	1.35	WFS35/25S/10	200	200
1 1/4	32	30S	28	50.8	8	50	50	M 10X35	3/8X1 1/4	1.4	WFS35/30S/10	200	200
1 1/4	32	38S	28	50.8	8	50	60	M 10X35	3/8X1 1/4	1.53	WFS35/38S/10	200	200
1 1/4	32	35L	32	50.8	8	50	50	M 12X40	7/16X1 1/2	1.15	WFS35/35L	160	160
1 1/4	32	25S	27	50.8	8	50	46	M 12X40	7/16X1 1/2	1.35	WFS35/25S	200	200
1 1/4	32	30S	28	50.8	8	50	50	M 12X40	7/16X1 1/2	1.4	WFS35/30S	200	200
1 1/4	32	38S	28	50.8	8	50	60	M 12X40	7/16X1 1/2	1.53	WFS35/38S	200	200
1 1/2	38	35L	30	60.3	8	66	50	M 12X35	1/2X1 1/2	1.55	WFS36/35L	160	160
1 1/2	38	42L	36	60.3	8	55	60	M 12X35	1/2X1 1/2	1.6	WFS36/42L	160	160
1 1/2	38	38S	36	60.3	8	55	60	M 12X35	1/2X1 1/2	1.95	WFS36/38S	200	200

6000PSI 系列
法兰尺寸		钢管						螺栓		重量		PN (bar)
SAE	ISO	D1	D3	D4	L3	L4	S2	公制螺栓	美制螺栓	碳钢	订货号	CF	71
(in.)	DN	D1	D3	D4	L3	L4	S2	公制螺栓	美制螺栓	kg/件	订货号	CF	71
1/2	13	12S	12	31.8	7.7	44	24	M 08X30	5/16X1 1/4	0.37	WFS62/12S	420	420
1/2	13	14S	12	31.8	7.7	44	27	M 08X30	5/16X1 1/4	0.39	WFS62/14S	420	420
1/2	13	16S	12	31.8	7.7	39	30	M 08X30	5/16X1 1/4	0.49	WFS62/16S	420	420
3/4	19	16S	17	41.3	8.7	48	30	M 10X35	3/8X11/2	0.92	WFS63/16S	420	420
3/4	19	20S	17	41.3	8.7	48	36	M 10X35	3/8X11/2	0.97	WFS63/20S	420	400
3/4	19	25S	17	41.3	8.7	48	46	M 10X35	3/8X11/2	1.19	WFS63/25S	420	400
1	25	20S	16	47.6	9.5	62	36	M 12X45	7/16X1 3/4	1.69	WFS64/20S	420	400
1	25	25S	20	47.6	9.5	60	46	M 12X45	7/16X1 3/4	1.67	WFS64/25S	420	400
1	25	30S	25	47.6	9.5	60	50	M 12X45	7/16X1 3/4	1.63	WFS64/30S	420	400
1 1/4	32	25S	25	54	10.2	55	46	M 12X45	7/16X1 1/2	2.23	WFS65/25S/12	420	400
1 1/4	32	30S	30	54	10.2	68	50	M 12X45	7/16X1 1/2	2.2	WFS65/30S/12	420	400
1 1/4	32	38S	30	54	10.2	68	60	M 12X45	7/16X1 1/2	2.39	WFS65/38S/12	315	315
1 1/4	32	25S	25	54	10.2	55	46	M 14X50	1/2X13/4	2.23	WFS65/25S	420	400
1 1/4	32	30S	30	54	10.2	68	50	M 14X50	1/2X13/4	2.2	WFS65/30S	420	400
1 1/4	32	38S	30	54	10.2	68	60	M 14X50	1/2X13/4	2.39	WFS65/38S	315	315
1 1/2	38	30S	25	63.5	12.5	77	50	M 16X55	5/8X2 1/4	2.38	WFS66/30S	420	400
1 1/2	38	38S	32	63.5	12.5	76	60	M 16X55	5/8X2 1/4	2.58	WFS66/38S	315	315
