O形圈—规格返回 >>

概况型号参数

派克2-XXX系列O形圈按美国AS 568 A标准编辑，并得到世界范围的认可，相近尺寸也被DIN 3771/1和ISO3601/1采纳。

P、G系列是派克JIS B2401系列O形圈。

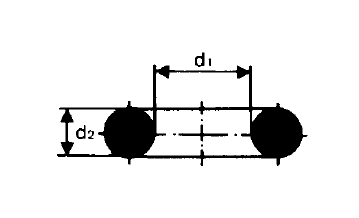

派克编号	内径	断面直径 d2(mm)	派克编号	内径	断面直径 d2(mm)	派克编号	内径	断面直径 d2(mm)
派克编号	d1(mm)	断面直径 d2(mm)	派克编号	d1(mm)	断面直径 d2(mm)	派克编号	d1(mm)	断面直径 d2(mm)
2-001*	0.74	1.02	2-019	20.35	1.78	2-037	63.22	1.78
2-002*	1.07	1.27	2-020	21.95		2-038	66.4
2-003*	1.42	1.52	2-021	23.52		2-039	69.57
2-004	1.78	1.78	2-022	25.12		2-040	72.75
2-005	2.57		2-023	26.7		2-041	75.92
2-006	2.9		2-024	28.3		2-042	82.27
2-007	3.68		2-025	29.87		2-043	88.62
2-008	4.47		2-026	31.47		2-044	94.97
2-009	5.28		2-027	33.05		2-045	101.32
2-010	6.07		2-028	34.65		2-045	107.67
2-011	7.65		2-029	37.82		2-047	114.02
2-012	9.25		2-030	41		2-048	120.37
2-013	10.82		2-031	44.17		2-049	126.72
2-014	12.42		2-032	47.35		2-050	133.07
2-015	14		2-033	50.52
2-016	15.6		2-034	53.7
2-017	17.17		2-035	56.87
2-018	18.77		2-036	60.05

2-1xx规格：断面直径d2 = 2.62 mm
派克编号	内径	断面直径 d2(mm)	派克编号	内径	断面直径 d2(mm)	派克编号	内径	断面直径 d2(mm)
派克编号	d1(mm)	断面直径 d2(mm)	派克编号	d1(mm)	断面直径 d2(mm)	派克编号	d1(mm)	断面直径 d2(mm)
2-102	1.24	2.62	2-128	37.77	2.62	2-154	94.92	2.62
2-103	2.06		2-129	39.34		2-155	101.27
2-104	2.84		2-130	40.94		2-156	107.62
2-105	3.63		2-131	42.52		2-157	113.97
2-106	4.42		2-132	44.12		2-158	120.32
2-107	5.23		2-133	45.69		2-159	126.67
2-108	6.02		2-134	47.29		2-160	133.02
2-109	7.59		2-135	48.9		2-161	139.37
2-110	9.19		2-136	50.47		2-162	145.72
2-111	10.77		2-137	52.07		2-163	152.07
2-112	12.37		2-138	53.64		2-164	158.42
2-113	13.94		2-139	55.25		2-165	164.77
2-114	15.54		2-140	56.82		2-166	171.12
2-115	17.12		2-141	58.42		2-167	177.47
2-116	18.72		2-142	59.99		2-168	183.82
2-117	20.29		2-143	61.6		2-169	190.17
2-118	21.89		2-144	63.17		2-170	196.52
2-119	23.47		2-145	64.77		2-171	202.87
2-120	25.07		2-146	66.34		2-172	209.22
2-121	26.64		2-147	67.95		2-173	215.57
2-122	28.24		2-148	69.52		2-174	221.92
2-123	29.82		2-149	71.12		2-175	228.27
2-124	31.42		2-150	72.69		2-176	234.62
2-125	32.99		2-151	75.87		2-177	240.97
2-126	34.59		2-152	82.22		2-178	247.32
2-127	36.17		2-153	88.57

2-2xx规格：断面直径d₂ = 3.53 mm
派克编号	内径	断面直径 d2(mm)	派克编号	内径	断面直径 d2(mm)	派克编号	内径	断面直径 d2(mm)
派克编号	d1(mm)	断面直径 d2(mm)	派克编号	d1(mm)	断面直径 d2(mm)	派克编号	d1(mm)	断面直径 d2(mm)
2-202	5.94	3.53	2-230	63.09	3.53	2-258	151.99	3.53
2-203	7.52		2-231	66.27		2-259	158.34
2-204	9.12		2-232	69.44		2-260	164.69
2-205	10.69		2-233	72.62		2-261	171.04
2-206	12.29		2-234	75.79		2-262	177.39
2-207	13.87		2-235	78.97		2-263	183.74
2-208	15.47		2-236	82.14		2-264	190.09
2-209	17.04		2-237	85.32		2-265	196.44
2-210	18.64		2-238	88.49		2-266	202.79
2-211	20.22		2-239	91.67		2-267	209.14
2-212	21.82		2-240	94.84		2-268	215.49
2-213	23.39		2-241	98.02		2-269	221.84
2-214	24.99		2-242	101.19		2-270	228.19
2-215	26.57		2-243	104.37		2-271	234.54
2-216	28.17		2-244	107.54		2-272	240.89
2-217	29.74		2-245	110.72		2-273	247.24
2-218	31.34		2-246	113.89		2-274	253.59
2-219	32.92		2-247	117.07		2-275	266.29
2-220	34.52		2-248	120.24		2-276	278.99
2-221	36.09		2-249	123.42		2-277	291.69
2-222	37.69		2-250	126.59		2-278	304.39
2-223	40.87		2-251	129.77		2-279	329.79
2-224	44.04		2-252	132.94		2-280	355.19
2-225	47.22		2-253	136.12		2-281	380.59
2-226	50.39		2-254	139.29		2-282	405.26
2-227	53.57		2-255	142.47		2-283	430.66
2-228	56.74		2-256	145.64		2-284	456.06

2-3xx规格：断面直径d₂ = 5.33 mm
派克编号	内径	断面直径 d2(mm)	派克编号	内径	断面直径 d2(mm)	派克编号	内径	断面直径 d2(mm)
派克编号	d1(mm)	断面直径 d2(mm)	派克编号	d1(mm)	断面直径 d2(mm)	派克编号	d1(mm)	断面直径 d2(mm)
2-310	12.07	5.33	2-340	85.09	5.33	2-370	208.92	5.33
2-311	13.64		2-341	88.27		2-371	215.27
2-312	15.24		2-342	91.44		2-372	221.62
2-313	16.81		2-343	94.62		2-373	227.97
2-314	18.42		2-344	97.79		2-374	234.32
2-315	19.99		2-345	100.97		2-375	240.67
2-316	21.59		2-346	104.14		2-376	247.02
2-317	23.16		2-347	107.32		2-377	253.37
2-318	24.77		2-348	110.49		2-378	266.07
2-319	26.34		2-349	113.67		2-379	278.77
2-320	27.94		2-350	116.84		2-380	291.47
2-321	29.51		2-351	120.02		2-381	304.17
2-322	31.12		2-352	123.19		2-382	329.57
2-323	32.69		2-353	126.37		2-383	354.97
2-324	34.29		2-354	129.54		2-384	380.37
2-325	37.47		2-355	132.72		2-385	405.26
2-326	40.64		2-356	135.89		2-386	430.66
2-327	43.82		2-357	139.07		2-387	456.06.
2-328	46.99		2-358	142.24		2-388	481.41
2-329	50.17		2-359	145.42		2-389	506.81
2-330	53.34		2-360	148.59		2-390	532.21
2-331	56.52		2-361	151.77		2-391	557.61
2-332	59.69		2-362	158.12		2-392	582.68
2-333	62.87		2-363	164.47		2-393	608.08
2-334	66.04		2-364	170.82		2-394	633.48
2-335	69.22		2-365	177.17		2-395	658.88
2-336	72.39		2-366	183.52
2-337	75.57		2-367	189.87
2-338	78.74		2-368	196.22

派克编号	内径	断面直径 d2(mm)	派克编号	内径	断面直径 d2(mm)	派克编号	内径	断面直径 d2(mm)
派克编号	d1(mm)	断面直径 d2(mm)	派克编号	d1(mm)	断面直径 d2(mm)	派克编号	d1(mm)	断面直径 d2(mm)
2-426	116.84	6.99	2-444	196.22	6.99	2-462	417.96	6.99
2-427	120.02		2-445	202.57		2-463	430.66
2-428	123.19		2-446	215.27		2-464	443.36
2-429	126.37		2-447	227.97		2-465	456.06
2-430	129.54		2-448	240.67		2-466	468.76
2-431	132.72		2-449	253.37		2-467	481.46
2-432	135.89		2-450	266.07		2-468	494.16
2-433	139.07		2-451	278.77		2-469	506.86
2-434	142.24		2-452	291.47		2-470	532.26
2-435	145.42		2-453	304.17		2-471	557.66
2-436	148.59		2-454	316.87		2-472	582.68
2-437	151.77		2-455	329.57		2-473	608.08
2-438	158.12		2-456	342.27		2-474	633.48
2-439	164.47		2-457	354.97		2-475	658.88
2-440	170.82		2-458	367.67
2-441	177.17		2-459	380.37
2-442	183.52		2-460	393.07


JIS编号	断面尺寸W		内径		相关尺寸 (参考)		派克编号
JIS编号	基本尺寸	公差	基本尺寸	公差	轴径	孔径	派克编号
G 25	3.1	±0.10	24.4	±0.25	25	30	9-5501
G 30			29.4	±0.29	30	35	9-5502
G 35			34.4	±0.33	35	40	9-5503
G 40			39.4	±0.37	40	45	9-5504
G 45			44.4	±0.41	45	50	9-5505
G 50			49.4	±0.45	50	55	9-5506
G 55			54.4	±0.49	55	60	9-5507
G 60			59.4	±0.53	60	65	9-5508
G 65			64.4	±0.57	65	70	9-5509
G 70			69.4	±0.61	70	75	9-5510
G 75			74.4	±0.65	75	80	9-5511
G 80			79.4	±0.69	80	85	9-5512
G 85			84.4	±0.73	85	90	9-5513
G 90			89.4	±0.77	90	95	9-5514
G 95			94.4	±0.81	95	100	9-5515
G 100			99.4	±0.81	100	105	9-5516
G 105			104.4	±0.87	105	110	9-5517
G 110			109.4	±0.91	110	115	9-5518
G 115			114.4	±0.94	115	120	9-5519
G 120			119.4	±0.98	120	125	9-5520
G 125			124.4	±1.01	125	130	9-5521
G 130			129.4	±1.05	130	135	9-5522
G 135			134.4	±1.08	135	140	9-5523
G 140			139.4	±1.12	140	145	9-5524
G 145			144.4	±1.16	145	150	9-5525

JIS编号	断面尺寸W		内径		相关尺寸		派克编号
	断面尺寸W		内径		(参考）
	基本尺寸	公差	基本尺寸	公差	轴径	孔径
G 150	5.7	±0.15	149.3	±1.19	150	160	9-5526
G 155			154.3	±1.23	155	165	9-5527
G 160			159.3	±1.26	160	170	9-5528
G 165			164.3	±1.30	165	175	9-5529
G 170			169.3	±1.33	170	180	9-5530
G 175			174.3	±1.37	175	185	9-5531
G 180			179.3	±1.40	180	190	9-5532
G 185			184.3	±1.44	185	195	9-5533
G 190			189.3	±1.47	190	200	9-5534
G 195			194.3	±1.51	195	205	9-5535
G 200			199.3	±1.55	200	210	9-5536
G 210			209.3	±1.61	210	220	9-5537
G 220			219.3	±1.68	220	230	9-5538
G 230			229.3	±1.73	230	240	9-5539
G 240			239.3	±1.81	240	250	9-5540
G 250			249.3	±1.88	250	260	9-5541
G 260			259.3	±1.94	260	270	9-5542
G 270			269.3	±2.01	270	280	9-5543
G 280			279.3	±2.07	280	290	9-5544
G 290			289.3	±2.14	290	300	9-5545
G 300			299.3	±2.20	300	310	9-5546

JIS编号	断面尺寸W		内径		相关尺寸	（参考）	派克编号
JIS编号	基本尺寸	公差	基本尺寸	公差	轴径	孔径	派克编号
P3	1.9	±0.07	2.8	±0.14	3	6	9-5001
P4			3.8	±0.14	4	7	9-5002
P5			4.8	±0.15	5	8	9-5003
P6			5.8	±0.15	6	9	9-5004
P7			6.8	±0.16	7	10	9-5005
P8			7.8	±0.16	8	11	9-5006
P9			8.8	±0.17	9	12	9-5007
P10			9.8		10	13	9-5008
P10A	2.4		9.8		10	14	9-5009
P11			10.8	±0.18	11	15	9-5010
P11.2			11	±0.18	11.2	15.2	9-5011
P12			11.8	±0.19	12	16	9-5012
P12.5			12.3		12.5	16.5	9-5013
P14			13.8		14	18	9-5014
P15			14.8	±0.20	15	19	9-5015
P16			15.8	±0.20	16	20	9-5016
P18			17.8	±0.21	18	22	9-5017
P20			19.8	±0.22	20	24	9-5018
P21			20.8	±0.23	21	25	9-5019
P22			21.8	±0.24	22	26	9-5020
P22A	3.5	±0.10	21.7		22	28	9-5021
P22.4			22.1		22.4	28.4	9-5022
P24			23.7		24	30	9-5023
P25			24.7	±0.25	25	31	9-5024
P25.5			25.2	±0.25	25.5	31.5	9-5025
P26			25.7	±0.26	26	32	9-5026
P28			27.7	±0.28	28	34	9-5027
P29			28.7	±0.29	29	35	9-5028
P29.5			29.2		29.5	35.5	9-5029
P30			29.7		30	36	9-5030
P31			30.7	±0.30	31	37	9-5031
P31.5			31.2	±0.31	31.5	37.5	9-5032
P32			31.7	±0.31	32	38	9-5033
P34			33.7	± 0.33	34	40	9-5034
P35			34.7	±0.34	35	41	9-5035
P35.5			35.2		35.5	41.5	9-5036
P36			35.7		36	42	9-5037
P38			37.7	±0.37	38	44	9-5038
P39			38.7		39	45	9-5039
P40			39.7		40	46	9-5040
P41			40.7	±0.38	41	47	9-5041
P42			41.7	± 0.39	42	48	9-5042
P44			43.7	±0.41	44	50	9-5043
P45			44.7	±0.41	45	51	9-5044
P46			45.7	±0.42	46	52	9-5045
P48			47.7	±0.44	48	54	9-5046
P49			48.7	±0.45	49	55	9-5047
P50			49.7	±0.45	50	56	9-5048
P48A	5.7	±0.15	47.6	±0.44	48	58	9-5049
P50A			49.6	±0.45	50	60	9-5050
P52			51.6	±0.47	52	62	9-5051
P53			52.6	±0.48	53	63	9-5052
P55			54.6	±0.49	55	65	9-5053
P56			55.6	±0.50	56	66	9-5054
P58			57.6	±0.52	58	68	9-5055
P60			59.6	±0.53	60	70	9-5056
P62			61.6	±0.55	62	72	9-5057
P63			62.6	±0.56	63	73	9-5058
P65			64.6	±0.57	65	75	9-5059
P67			66.6	±0.59	67	77	9-5060
P70			69.6	± 0.61	70	80	9-5061

JIS编号	断面尺寸W		内径		相关尺寸	（参考）	派克编号
JIS编号	基本尺寸	公差	基本尺寸	公差	轴径	孔径
P 71	5.7	±0.15	70.6	± 0.62	71	81	9-5062
P 75			74.6	± 0.65	75	85	9-5063
P 80			79.6	± 0.69	80	90	9-5064
P 85			84.6	± 0.73	85	95	9-5065
P 90			89.6	± 0.77	90	100	9-5066
P 95			94.6	± 0.81	95	105	9-5067
P100			99.6	±0.84	100	110	9-5068
P102			101.6	± 0.85	102	112	9-5069
P105			104.6	±0.87	105	115	9-5070
P110			109.6	± 0.91	110	120	9-5071
P112			111.6	±0.92	112	122	9-5072
P115			114.6	±0.94	115	125	9-5073
P120			119.6	±0.98	120	130	9-5074
P125			124.6	±1.01	125	135	9-5075
P130			1296	±1.05	130	140	9-5076
P132			131.6	±1.06	132	142	9-5077
P135			134.6	±1.09	135	145	9-5078
P140			139.6	±1.12	140	150	9-5079
P145			144.6	±1.16	145	155	9-5080
P150			149.6	±1.19	150	160	9-5081
P150A	8.4	±0.15	1495	±1.19	150	165	9-5082
P155			154.5	±1.23	155	170	9-5083
P160			159.5	±1.26	160	175	9-5084
P165			164.5	±1.30	165	180	9-5085
P170			169.5	±1.33	170	185	9-5086
P175			174.5	±1.37	175	190	9-5087
P180			179.5	±1.40	180	195	9-5088
P185			184.5	±1.44	185	200	9-5089
P190			189.5	±1.48	190	205	9-5090
P195			194.5	±1.51	195	210	9-5091
P200			199.5	±1.55	200	215	9-5092
P205			204.5	±1.58	205	220	9-5093
P209			208.5	±1.61	209	224	9-5094
P210			209.5	±1.62	210	225	9-5095
P215			214.5	±1.65	215	230	9-5096
P220			219.5	±1.68	220	235	9-5097
P225			224.5	±1.71	225	240	9-5098
P230			229.5	±1.75	230	245	9-5099
P235			234.5	±1.78	235	250	9-5100
P240			239.5	±1.81	240	255	9-5101
P245			244.5	±1.84	245	260	9-5102
P250			249.5	±1.88	250	265	9-5103
P255			254.5	±1.91	255	270	9-5104
P260			259.5	±1.94	260	275	9-5105
P265			264.5	±1.97	265	280	9-5106
P270			269.5	±2.01	270	285	9-5107
P275			274.5	±2.04	275	290	9-5108
P280			279.5	±2.07	280	295	9-5109
P285			284.5	±2.10	285	300	9-5110
P290			289.5	±2.14	290	305	9-5111
P295			294.5	±2.17	295	310	9-5112
P300			299.5	±2.20	300	315	9-5113
P315			3145	±2.30	315	330	9-5114
P320			319.5	±2.33	320	335	9-5115
P335			334.5	±2.42	335	350	9-5116
P340			339.5	±2.45	340	355	9-5117
P355			354.5	±2.54	355	370	9-5118
P360			359.5	±2.57	360	375	9-5119
P375			374.5	±2.67	375	395	9-5120
P385			384.5	±2.73	385	400	9-5121
P400			399.5	±2.82	400	415	9-5122
