OE型活塞密封是由PTFE活塞密封环和 O形圈组成，用于液压油缸的活塞双向密封。

OE型密封特别适用于控制油缸、伺服系统、机床、快速响应油缸以及建筑机器中的双向活塞油缸。

这种密封件有下列优点：

•适用于一体式活塞。

•小的安装尺寸。

•极小的起动和运动摩擦力，甚至在低速下也可保证平稳运动，无爬行现象。

•耐磨损。

•抗挤压。

•耐局温。

•由于密封环具有高的耐化学介质腐蚀特征，并且可选择不同材料的O形圈，OE型密封几乎可应于所有介质。

•由于特殊形状的密封结构，具有良好的油膜回油特性。

•可提供最大至直径2500mm的产品

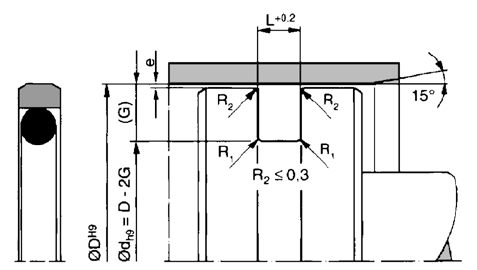

				O形圏	断面	内径	ISO	订货号
沟槽尺寸	D	d	L	序列号	(mm)	(mm)	2017967	订货号
0080	8	3.1	2.2	2-006	1.78	2.9		OE008005200211A
0100	10	5.1	2.2	2-008	1.78	4.47		OE010005200211A
0120	12	7.1	2.2	2-010	1.78	6.07		OE012005200211A
0150	15	7.5	3.2	2-109	2.62	7.59		OE015005200211B
0160	16	8.5	3.2	2-109	2.62	7.59	x	OE016005200211B
0180	18	10.5	3.2	2-110	2.62	9.19		OE018005200211B
0200	20	12.5	3.2	2-111	2.62	10.77	x	OE020005200211B
0220	22	14.5	3.2	2-113	2.62	13.94		OE022005200211B
0240	24	16.5	3.2	2-114	2.62	15.54		OE024005200211B
0250	25	17.5	3.2	2-115	2.62	17.12	x	OE025005200211B
0280	28	20.5	3.2	2-116	2.62	18.72		OE028005200211B
0300	30	22.5	3.2	2-118	2.62	21.89		OE030005200211B
0320	32	24.5	3.2	2-119	2.62	23.47	x	OE032005200211B
0350	35	27.5	3.2	2-121	2.62	26.64		OE035005200211B
0390	39	31.5	3.2	2-124	2.62	31.42		OE039005200211B
0400	40	29	4.2	2-216	3.53	28.17	x	OE040005200211C
0420	42	31	4.2	2-217	3.53	29.74		OE042005200211C
0450	45	34	4.2	2-219	3.53	32.92		OE045005200211C
0480	48	37	4.2	2-221	3.53	36.09		OE048005200211C
0500	50	39	4.2	2-222	3.53	37.69	x	OE050005200211C
0520	52	41	4.2	2-223	3.53	40.87		OE052005200211C
0550	55	44	4.2	2-224	3.53	44.04		OE055005200211C
0600	60	49	4.2	2-225	3.53	47.22		OE060005200211C
0630	63	52	4.2	2-226	3.53	50.39	x	OE063005200211C
0650	65	54	4.2	2-227	3.53	53.57		OE065005200211C
0700	70	59	4.2	2-228	3.53	56.74		OE070005200211C
0750	75	64.5	4.2	2-230	3.53	63.09		OE075005200211C
0800	80	64.5	6.3	2-333	5.33	62.87	x	OE080005200211D
0850	85	69.5	6.3	2-335	5.33	69.22		OE085005200211D
0900	90	74.5	6.3	2-336	5.33	72.39		OE090005200211D
0950	95	79.5	6.3	2-338	5.33	78.74		OE095005200211D
1000	100	84.5	6.3	2-339	5.33	81.92	x	OE100005200211D
1050	105	89.5	6.3	2-341	5.33	88.27		OE105005200211D
1100	110	94.5	6.3	2-343	5.33	94.62		OE110005200211D
1150	115	99.5	6.3	2-344	5.33	97.79		OE115005200211D
1200	120	104.5	6.3	2-346	5.33	104.14		OE120005200211D
1250	125	109.5	6.3	2-347	5.33	107.32	x	OE125005200211D
1300	130	114.5	6.3	2-349	5.33	113.67		OE130005200211D
1350	135	114	8.1	2-425	6.99	113.67		OE135005200211E
1400	140	119	8.1	2-426	6.99	116.84		OE140005200211E
1450	145	124	8.1	2-428	6.99	123.19		OE145005200211E
1500	150	129	8.1	2-429	6.99	126.37		OE150005200211E
1550	155	134	8.1	2-431	6.99	132.72		OE155005200211E
1600	160	139	8.1	2-433	6.99	139.07	x	OE160005200211E
1650	165	144	8.1	2-434	6.99	142.24		OE165005200211E
1700	170	149	8.1	2-436	6.99	148.59		OE170005200211E
1750	175	154	8.1	2-437	6.99	151.77		OE175005200211E
1800	180	159	8.1	2-438	6.99	158.12		OE180005200211E
1850	185	164	8.1	2-439	6.99	164.47		OE185005200211E
1900	190	169	8.1	2-439	6.99	164.47		OE190005200211E
1950	195	174	8.1	2-440	6.99	170.82		OE195005200211E
2000	200	179	8.1	2-441	6.99	177.17		OE200005200211E
2050	205	184	8.1	2-442	6.99	183.52		OE205005200211E
2100	210	189	8.1	2-442	6.99	183.52		OE210005200211E
2200	220	199	8.1	2-444	6.99	196.22		OE220005200211E
2250	225	204	8.1	2-445	6.99	202.57		OE225005200211E
2300	230	209	8.1	2-445	6.99	202.57		OE230005200211E
2400	240	219	8.1	2-446	6.99	215.27		OE240005200211E
2500	250	229	8.1	2-447	6.99	227.97		OE250005200211E
2600	260	239	8.1	2-447	6.99	227.97		OE260005200211E
2700	270	249	8.1	2-448	6.99	240.67		OE270005200211E
2800	280	259	8.1	2-449	6.99	253.37		OE280005200211E
2900	290	269	8.1	2-450	6.99	266.07		OE290005200211E
3000	300	279	8.1	2-451	6.99	278.77		OE300005200211E
3100	310	289	8.1	2-451	6.99	278.77		OE310005200211E
3200	320	299	8.1	2-452	6.99	291.47		OE320005200211E
3300	330	305.5	8.1	2-453	6.99	304.17		OE330005200211F
3400	340	315.5	8.1	2-453	6.99	304.17		OE340005200211F
3500	350	325.5	8.1	2-454	6.99	316.87		OE350005200211F
3600	360	335.5	8.1	2-455	6.99	329.57		OE360005200211F
3700	370	345.5	8.1	2-456	6.99	342.27		OE370005200211F
3800	380	355.5	8.1	2-457	6.99	354.97		OE380005200211F
3900	390	365.5	8.1	2-457	6.99	354.97		OE390005200211F
4000	400	375.5	8.1	2-458	6.99	367.67		OE400005200211F
4100	410	385.5	8.1	2-459	6.99	380.37		OE410005200211F
4200	420	395.5	8.1	2-460	6.99	393.07		OE420005200211F
4300	430	405.5	8.1	2-461	6.99	405.26		OE430005200211F
4400	440	415.5	8.1	2-461	6.99	405.26		OE440005200211F
4500	450	425.5	8.1	2-462	6.99	417.96		OE450005200211F
4600	460	435.5	8.1	2-463	6.99	430.66		OE460005200211F
4700	470	445.5	8.1	2-464	6.99	443.36		OE470005200211F
4800	480	455.5	8.1	2-465	6.99	456.06		OE480005200211F
4900	490	465.5	8.1	2-465	6.99	456.06		OE490005200211F
5000	500	475.5	8.1	2-466	6.99	468.76		OE500005200211F
5200	520	495.5	8.1	2-467	6.99	481.46		OE520005200211F
5400	540	515.5	8.1	2-469	6.99	506.86		OE540005200211F
6000	600	575.5	8.1	2-471	6.99	557.66		OE600005200211F
7000	700	672	9.5		8.4	670		OE700005200211G
7400	740	712	9.5		8.4	710		OE740005200211G
8000	800	772	9.5		8.4	770		OE800005200211G
9000	900	872	9.5		8.4	870		OE900005200211G
100Q	1000	972	9.5		8.4	970		OE100Q05200211G
100Q	1000	962	13.8		12	960		OE100Q05200211H
105Q	1050	1022	9.5		8.4	1020		OE105Q05200211G
115Q	1150	1122	9.5		8.4	1120		OE115Q05200211G
125Q	1250	1212	13.8		12	1200		OE125Q05200211H
140Q	1400	1362	13.8		12	1360		OE140Q05200211H
150Q	1500	1462	13.8		12	1460		OE150Q05200211H
