旋转传动装置的生产厂家都比较喜欢采用简单的密封结构。这可以用内径密封的OR型密封件来实现。它们由耐磨的低摩擦滑动环和丁腈橡胶O形圈组成。

OR形旋转密封件主要用于压力从密封件的一侧交替至另一侧的地方，如旋转履带心轴、回转接头、软管卷挠轮，以及用于机床液压。若此密封件用于端部密封，最好用防尘圈来闭合此结构。

考虑到特殊的工作条件，OR型旋转密封件开有一条或二条环形润滑槽。

这种密封结构的优点：

•安装长度短。

•起动摩擦小，无爬行现象，即使在低速情况下也能保证平稳的运动。

•低磨损。

•抗挤出。

•耐高温。

•由于活塞杆密封圈有广泛的化学兼容 性，以及各种各样可供选用的0形圈材料，故几乎可与所有介质相容。

•可提供最大直径2500mm的产品

应用范围：

工作压力：≤300bar

工作温度：-30至+100°C*

表面速度：≤1.0m/s

对于旋转运动，推荐在p*V≤40范围内使用。

*超出标准温度的工作情况，请与派克公司咨询合适的O形圈材料。

请将此密封与导向带一起共同使用（F3：闭式，Z型）。

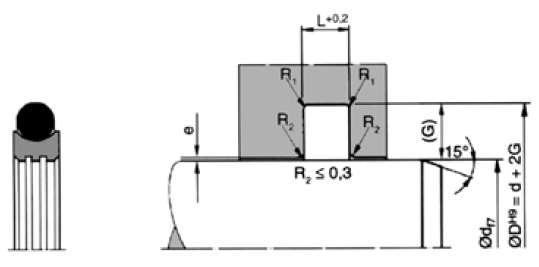

安    装：

小于30mm杆径需开式沟槽。

标准材料：

滑动环：Po1on®033，改性的PTFE+25%碳。

O形圈：N0674，邵氏硬度约为70的NBR橡胶。

注：

对于特殊应用，例如重载或轻载，可选择非标准断面。在这种情况下，可用E或C断面来替代D断面。
