硬管系列—GEO-M返回 >>

概况型号参数

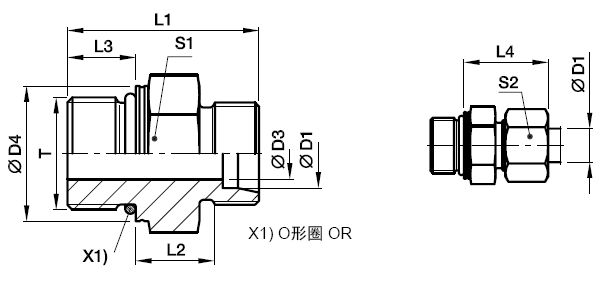

GEO-M 公制外螺纹带O形圈(ISO 6149)/EO24°锥端直通接头

系列	钢管外径										重量 g/件		PN(bar)
	D1	T	D3	D4	L1	L2	L3	L4	S1	S2	重量 g/件	订货号	CF	71	SS
L	6	M10*1.0	4.5	14	24	8.5	8.5	23	14	14	15	GEO06LMOMD	500	315	315
	8	M12*1.5	6	17	28	10	11	25	17	17	23	GEO08LMOMD	500	315	315
	10	M14*1.5	7.5	19	29	11	11	26	19	19	28	GEO10LMOMD	500	315	315
	12	M16*1.5	9	22	31	12.5	11.5	27	22	22	40	GEO12LMOMD	400	315	315
	15	M18*1.5	11	24	33	13.5	12.5	29	24	27	56	GEO15LMOMD	400	315	315
	18	M22*1.5	14	27	35	14.5	13	31	27	32	80	GEO18LMOMD	400	315	315
	22	M27*2.0	18	32	40	16.5	16	33	32	36	104	GEO22LM27*2OMD	250	160	160
	28	M33*2.0	23	41	41	17.5	16	34	41	41	171	GEO28LMOMD	250	160	160
	35	M42*2.0	30	50	44	17.5	16	39	50	50	278	GEO35LMOMD	250	160	160
	42	M48*2.0	36	55	47.5	19	17.5	42	55	60	340	GEO42LMOMD	250	160	160
S	6	M12*1.5	4	17	31	13	11	28	17	17	29	GEO06SMOMD	800	630	630
	8	M14*1.5	6	19	33	15	11	30	19	19	41	GEO08SMOMD	800	630	630
	10	M16*1.5	7	22	35	15	12.5	31	22	22	55	GEO10SMOMD	800	630	630
	12	M18*1.5	9	24	38.5	17	14	33	24	24	73	GEO12SMOMD	630	630	630
	16	M22*1.5	12	27	42	18.5	15	37	27	30	102	GEO16SMOMD	630	400	400
	20	M27*2.0	15	32	49.5	20.5	18.5	42	32	36	169	GEO20SMOMD	420	400	400
	25	M33*2.0	20	41	53.5	23	18.5	47	41	46	274	GEO25SMOMD	420	400	400
	30	M42*2.0	26	50	56	23.5	19	50	50	50	412	GEO30SMOMD	420	400	400
	38	M48*2.0	32	55	63.5	26	21.5	57	55	60	580	GEO38SMOMD	420	315	315
