硬管系列—GE-M-ED返回 >>

概况型号参数

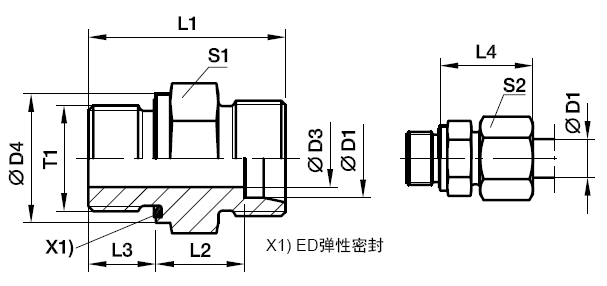

GE-M-ED 公制外螺纹带ED密封(ISO 9974)/EO24°锥端直通接头

系列	钢管外径										重量		PN(bar)
	D1	T1	D3	D4	L1	L2	L3	L4	S1	S2	g/件	订货号	CF	71	SS
L	6	M10X1.0	4	14	23.5	8.5	8	23	14	14	13	GE06LMEDOMD	500	315	315
	8	M12X1.5	6	17	29	10	12	25	17	17	22	GE08LMEDOMD	500	315	315
	10	M14X1.5	7	19	30	11	12	26	19	19	29	GE10LMEDOMD	500	315	315
	10	M12X1.5	6	17	30	11	12	26	17	19	23	GE10LM12X1.5EDOMD	315	315	315
	10	M16X1.5	8	22	31.5	12.5	12	24	22	19	40	GE10LM16X1.5EDOMD	420	315	315
	10	M18X1.5	8	24	31.5	12.5	12	27	24	19	50	GE10LM18X1.5EDOMD	400	315	315
	10	M22X1.5	8	27	35	14	14	29	27	19	80	GE10LM22X1.5EDOMD	400	315	315
	12	M16X1.5	9	22	31.5	12.5	12	27	22	22	40	GE12LMEDOMD	400	315	315
	12	M14X1.5	7	19	30	11	12	26	19	22	30	GE12LM14X1.5EDOMD	400	315	315
	12	M18X1.5	10	24	31.5	12.5	12	27	24	22	47	GE12LM18X1.5EDOMD	400	315	315
	12	M22X1.5	10	27	35	14	14	29	27	22	75	GE12LM22X1.5EDOMD	400	315	315
	15	M18X1.5	11	24	32.5	13.5	12	29	24	27	51	GE15LMEDOMD	400	315	315
	15	M16X1.5	9	22	32	13	12	28	24	27	64	GE15LM16X1.5EDOMD	400	315	315
	15	M22X1.5	12	27	36	15	14	30	27	27	77	GE15LM22X1.5EDOMD	400	315	315
	18	M22X1.5	14	27	36	14.5	14	31	27	32	74	GE18LMEDOMD	400	315	315
	18	M18X1.5	11	24	33.5	14	12	30	27	32	68	GE18LM18X1.5EDOMD	400	315	315
	22	M26X1.5	18	32	40	16.5	16	33	32	36	103	GE22LMEDOMD	250	160	160
	22	M22X1.5	14	32	38	16.5	14	33	32	36	97	GE22LM22X1.5EDOMD	250	160	160
	28	M33X2.0	23	40	43	17.5	18	34	41	41	168	GE28LMEDOMD	250	160	160
	35	M42X2.0	30	50	48	17.5	20	39	50	50	281	GE35LMEDOMD	250	160	160
	42	M48X2.0	36	55	52	19	22	42	55	60	356	GE42LMEDOMD	250	160	160
S	6	M12X1.5	4	17	32	13	12	28	17	17	30	GE06SMEDOMD	800	630	630
	8	M14X1.5	5	19	34	15	12	30	19	19	42	GE08SMEDOMD	800	630	630
	10	M16X1.5	7	22	34.5	15	12	31	22	22	54	GE10SMEDOMD	800	630	630
	12	M18X1.5	8	24	36.5	17	12	33	24	24	71	GE12SMEDOMD	630	630	630
	12	M14X1.5	5	19	36	16.5	12	33	22	24	60	GE12SM14X1.5EDOMD	630	630	630
	12	M22X1.5	8	27	39	17.5	14	34	27	24	102	GE12SM22X1.5EDOMD	630	400	400
	16	M22X1.5	12	27	41	18.5	14	37	27	30	95	GE16SMEDOMD	630	400	400
	16	M18X1.5	8	24	38.5	18	12	36	27	30	88	GE16SM18X1.5EDOMD	630	400	400
	20	M27X2.0	16	32	47	20.5	16	42	32	36	150	GE20SMEDOMD	420	400	400
	25	M33X2.0	20	40	53	23	18	47	41	46	264	GE25SMEDOMD	420	400	400
	30	M42X2.0	25	50	57	23.5	20	50	50	50	422	GE30SMEDOMD	420	400	400
	38	M48X2.0	32	55	64	26	22	57	55	60	569	GE38SMEDOMD	420	315	315
