硬管系列—EGEO返回 >>
概 况型号参数

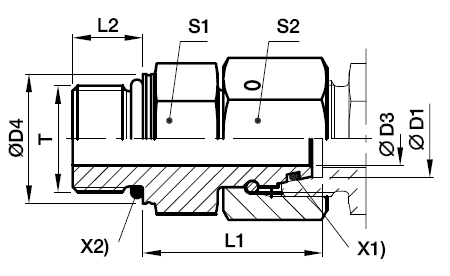

EGEO 公制外螺纹带O形圈(ISO 6149)/EO24°DKO旋转螺母端直通组合接头
| 系列 | 钢管外径 | 重量 | PN(bar) | ||||||||
| D1 | T | D3 | D4 | L1 | L2 | S1 | S2 | g/件 | 订货号 | CF | |
| L | 6 | M10X1.0 | 2.5 | 13.8 | 24.5 | 8.5 | 14 | 14 | 29 | EGEO06LM | 500 |
| 8 | M12X1.5 | 4 | 16.8 | 26.5 | 11 | 17 | 17 | 43 | EGEO08LM | 500 | |
| 10 | M14X1.5 | 6 | 18.8 | 27.5 | 11 | 19 | 19 | 57 | EGEO10LM | 500 | |
| 12 | M16X1.5 | 8 | 21.8 | 30.5 | 11.5 | 22 | 22 | 85 | EGEO12LM | 400 | |
| 15 | M18X1.5 | 10 | 23.8 | 31.5 | 12.5 | 24 | 27 | 115 | EGEO15LM | 400 | |
| 18 | M22X1.5 | 13 | 26.8 | 31.5 | 13 | 27 | 32 | 152 | EGEO18LM | 400 | |
| 22 | M27X2.0 | 17 | 31.8 | 32.5 | 16 | 32 | 36 | 207 | EGEO22LM27X2 | 250 | |
| 28 | M33X2.0 | 22 | 40.8 | 35 | 16 | 41 | 41 | 294 | EGEO28LM | 250 | |
| 35 | M42X2.0 | 28 | 49.8 | 42.5 | 16 | 50 | 50 | 516 | EGEO35LM | 250 | |
| 42 | M48X2.0 | 34 | 54.8 | 46.5 | 17.5 | 55 | 60 | 718 | EGEO42LM | 250 | |
| S | 6 | M12X1.5 | 2.5 | 16.8 | 27 | 11 | 17 | 17 | 49 | EGEO06SM | 800 |
| 8 | M14X1.5 | 4 | 18.8 | 29.5 | 11 | 19 | 19 | 69 | EGEO08SM | 800 | |
| 10 | M16X1.5 | 6 | 21.8 | 32 | 12.5 | 22 | 22 | 96 | EGEO10SM | 800 | |
| 12 | M18X1.5 | 8 | 23.8 | 34 | 14 | 24 | 24 | 116 | EGEO12SM | 630 | |
| 16 | M22X1.5 | 11 | 26.8 | 37 | 15 | 27 | 30 | 179 | EGEO16SM | 630 | |
| 20 | M27X2.0 | 14 | 31.8 | 43 | 18.5 | 32 | 36 | 280 | EGEO20SM | 420 | |
| 25 | M33X2.0 | 18 | 40.8 | 48 | 18.5 | 41 | 46 | 502 | EGEO25SM | 420 | |
| 30 | M42X2.0 | 23 | 49.8 | 51 | 19 | 50 | 50 | 697 | EGEO30SM | 420 | |
| 38 | M48X2.0 | 30 | 54.8 | 60 | 21.5 | 55 | 60 | 965 | EGEO38SM | 420 |
