硬管系列—EGE-R-ED返回 >>

概况型号参数

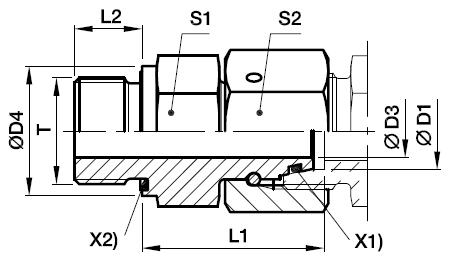

EGE-R-ED BSPP外螺纹带ED密封(ISO 1179)/EO24°DKO旋转螺母端直通组合接头

系列	钢管外径								重量		PN(bar)
	D1	T	D3	D4	L1	L2	S1	S2	g/件	订货号	CF	71	SS
L	6	G1/8A	2.5	14	24.5	8	14	14	27	EGE06LRED	500	315
	8	G1/4A	4	19	29.5	12	19	17	28	EGE08LRED	500	315	315
	10	G1/4A	6	19	27.5	12	19	19	54	EGE10LRED	500	315	315
	10	G3/8A	6	22	29	12	22	19	70	EGE10LR3/8ED	400
	12	G3/8A	8	22	34	12	22	22	95	EGE12LRED	400	315	315
	12	G1/4A	6	19	27.5	12	19	22	65	EGE12LR1/4ED	400
	12	G1/2A	8	27	29.5	14	27	22	114	EGE12LR1/2ED	400
	15	G1/2A	10	27	32	14	27	27	137	EGE15LRED	400	315	315
	18	G1/2A	13	27	31.5	14	27	32	143	EGE18LRED	400	315	315
	18	G3/4A	13	32	29.5	16	32	32	182	EGE18LR3/4ED	250
	22	G3/4A	17	32	32.5	16	32	36	200	EGE22LRED	250	160	160
	28	G1A	22	40	35	18	41	41	289	EGE28LRED	250	160	160
	35	G11/4A	28	50	42.5	20	50	50	500	EGE35LRED	250	160	160
	42	G11/2A	34	55	46.5	22	55	60	718	EGE42LRED	250	160	160
S	6	G1/4A	2.5	19	27	12	19	17	53	EGE06SRED	800	630
	8	G1/4A	4	19	29.5	12	19	19	64	EGE08SRED	800	630
	10	G3/8A	6	22	32	12	22	22	93	EGE10SRED	800	630	630
	12	G3/8A	8	22	34	12	22	24	100	EGE12SRED	630	630	630
	12	G1/4A	5	19	31.5	12	19	24	140	EGE12SR1/4ED	630
	12	G1/2A	8	27	35	14	27	24	140	EGE12SR1/2ED	630	630	630
	16	G1/2A	11	27	37	14	27	30	170	EGE16SRED	630	400	400
	20	G3/4A	14	32	43	16	32	36	273	EGE20SRED	420	400	400
	25	G1A	18	40	48	18	41	46	493	EGE25SRED	420	400	400
	30	G11/4A	23	50	51	20	50	50	691	EGE30SRED	420
	38	G11/2A	30	55	60	22	55	60	934	EGE38SRED	420	315	315
