硬管系列—EW返回 >>

概况型号参数

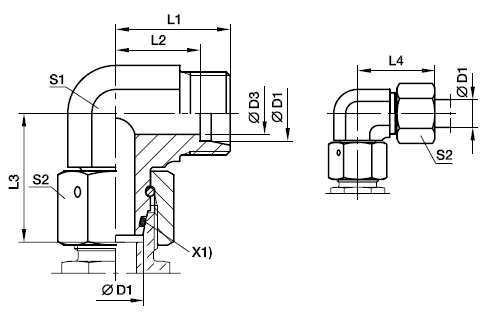

EW-EO24°锥/EO24°DKO旋转螺母直角组合接头

系列	钢管外径D1								重量 g/件		PN (bar)
系列	钢管外径D1	D3	L1	L2	L3	L4	S1	S2	重量 g/件	订货号	CF	71	SS
L	6	4	19	12	26	27	12	14	34	EW06LOMD	500	315	315
	8	6	21	14	27.5	29	12	17	43	EW08LOMD	500	315	315
	10	8	22	15	29	30	14	19	58	EW10LOMD	500	315	315
	12	10	24	17	29.5	32	17	22	81	EW12LOMD	400	315	315
	15	12	28	21	32.5	36	19	27	128	EW15LOMD	400	315	315
	18	15	31	23.5	35.5	40	24	32	197	EW18LOMD	400	315	315
	22	19	35	27.5	38.5	44	27	36	258	EW22LOMD	250	160	160
	28	24	38	30.5	41.5	47	36	41	370	EW28LOMD	250	160	160
	35	30	45	34.5	51	56	41	50	593	EW35LOMD	250	160	160
	42	36	51	40	56	63	50	60	993	EW42LOMD	250	160	160
S	6	4	23	16	27	31	12	17	48	EW06SOMD	800	630	630
	8	5	24	17	27.5	32	14	19	65	EW08SOMD	800	630	630
	10	6	25	17.5	30	34	17	22	92	EW10SOMD	800	630	630
	12	8	29	21.5	31	38	17	24	107	EW12SOMD	630	630	630
	16	12	33	24.5	36.5	43	24	30	212	EW16SOMD	630	400	400
	20	16	37	26.5	44.5	48	27	36	309	EW20SOMD	420	400	400
	25	20	42	30	50	54	36	46	547	EW25SOMD	420	400	400
	30	25	49	35.5	55	62	41	50	744	EW30SOMD	420	400	400
	38	32	57	41	63	72	50	60	1222	EW38SOMD	420	315	315
