硬管系列—ET返回 >>

概况型号参数

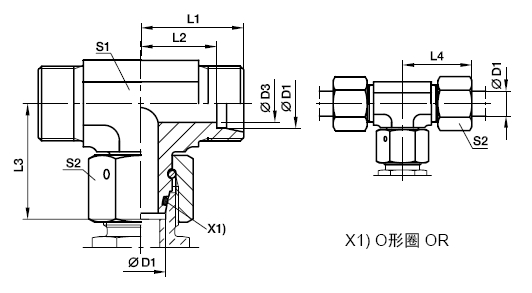

ET-EO24°锥/EO24°DKO旋转螺母/EO24°锥三通组合接头

系列	钢管外径D1								重量 g/件		PN (bar)
		D3	L1	L2	L3	L4	S1	S2		订货号	CF	71	SS
L	6	4	19	12	26	27	12	14	42	ET06LOMD	500	315	315
	8	6	21	14	28	29	12	17	53	ET08LOMD	500	315	315
	10	8	22	15	29	30	14	19	71	ET10LOMD	500	315	315
	12	10	24	17	30	32	17	22	97	ET12LOMD	400	315	315
	15	12	28	21	33	36	19	27	159	ET15LOMD	400	315	315
	18	15	31	24	36	40	24	32	239	ET18LOMD	400	315	315
	22	19	35	28	39	44	27	36	308	ET22LOMD	250	160	160
	28	24	38	31	42	47	36	41	449	ET28LOMD	250	160	160
	35	30	45	35	51	56	41	50	679	ET35LOMD	250	160	160
	42	36	51	40	56	63	50	60	1131	ET42LOMD	250	160	160
S	6	4	23	16	27	31	12	17	63	ET06SOMD	800	630	630
	8	5	24	17	28	32	14	19	79	ET08SOMD	800	630	630
	10	6	25	18	30	34	17	22	113	ET10SOMD	800	630	630
	12	8	29	22	31	38	17	24	136	ET12SOMD	630	630	630
	16	12	33	25	37	43	24	30	239	ET16SOMD	630	400	400
	20	16	37	27	45	48	27	36	388	ET20SOMD	420	400	400
	25	20	42	30	50	54	36	46	652	ET25SOMD	420	400	400
	30	25	49	36	55	62	41	50	905	ET30SOMD	420	400	400
	38	32	57	41	63	72	50	60	1462	ET38SOMD	420	315	315
