硬管系列—RED返回 >>

概况型号参数

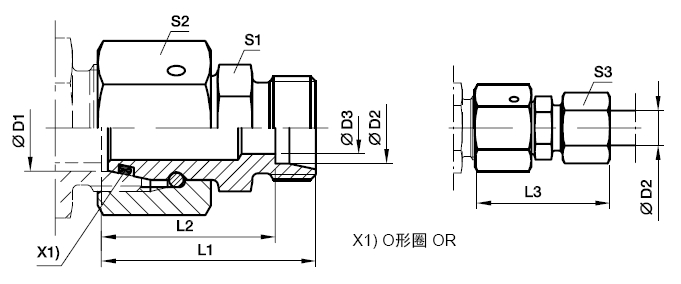

RED-EO24°DKO旋转螺母/EO24°锥直通变径接头

系列	钢管外径	钢管外径							PN (bar)
	D1	D2	D3	L1	L2	L3	重量 g/件	订货号	CF	71	SS
	D1	D2	D3	L1	L2	L3	重量 g/件	订货号	CF	71	SS
L	8	6	4	30.5	23.5	38	29	RED08/06L0MD	500	315
L	10	6	4	32	25	40	36	RED10/06L0MD	500	315
L	10	8	6	32	25	40	38	RED10/08L0MD	500	315	315
L	12	6	4	32	25	40	49	RED12/06LOMD	400	315
L	12	8	6	32	25	40	49	RED12/08LOMD	400	315
L	12	10	8	33	26	41	51	RED12/10LOMD	400	315	315
L	15	6	4	35.5	28.5	43	81	RED15/06LOMD	400	315
L	15	8	6	35.5	28.5	43	85	RED15/08LOMD	400	315
L	15	10	8	36.5	29.5	44	83	RED15/10LOMD	400	315
L	15	12	10	36.5	29.5	44	83	RED15/12LOMD	400	315	315
L	18	6	4	35	28	43	109	RED18/06LOMD	400	315
L	18	8	6	35	28	43	111	RED18/08LOMD	400	315
L	18	10	8	36	29	44	110	RED18/10LOMD	400	315	315
L	18	12	10	36	29	44	110	RED18/12LOMD	400	315
L	18	15	12	37	30	45	115	RED18/15LOMD	400	315	315
L/S	18	16	12	40	31.5	49.5	138	RED18L/16SOMD	400	315
L	22	6	4	39	32	47	158	RED22/06LOMD	250	160
L	22	8	6	39	32	47	158	RED22/08LOMD	250	160
L	22	10	8	40	33	48	159	RED22/10LOMD	250	160	160
L	22	12	10	40	33	48	157	RED22/12LOMD	250	160
L	22	15	12	41	34	49	164	RED22/15LOMD	250	160
L/S	22	16	12	43	34.5	52.5	173	RED22L/16SOMD	250	160
L	22	18	15	41	33.5	50	167	RED22/18LOMD	250	160	160
L/S	22	20	16	45	34.5	56	203	RED22L/20SOMD	250	160
L	28	6	4	41	34	49	219	RED28/06LOMD	250	160
L	28	8	6	41	34	49	221	RED28/08LOMD	250	160
L	28	10	8	42	35	50	213	RED28/10LOMD	250	160
L	28	12	10	42	35	50	213	RED28/12LOMD	250	160
L	28	15	12	43	36	51	218	RED28/15LOMD	250	160
L/S	28	16	12	45	36.5	54.5	227	RED28L/16SOMD	250	160
L	28	18	15	43	35.5	52	220	RED28/18LOMD	250	160	160
L	28	22	19	45	37.5	54	222	RED28/22LOMD	250	160	160
L/S	28	25	20	50	38	62	300	RED28L/25SOMD	250	160
L	35	6	4	44	37	52	318	RED35/06LOMD	250	160
L	35	8	6	44	37	52	318	RED35/08LOMD	250	160
L	35	10	8	45	38	53	318	RED35/10LOMD	250	160
L	35	12	10	45	38	53	324	RED35/12LOMD	250	160
L	35	15	12	46	39	54	328	RED35/15LOMD	250	160
L	35	18	15	46	38.5	55	328	RED35/18LOMD	250	160
L	35	22	19	48	40.5	57	331	RED35/22LOMD	250	160
L/S	35	25	20	52	40	64	366	RED35L/25SOMD	250	160
L	35	28	24	48	40.5	57	327	RED35/28LOMD	250	160	160
L/S	35	30	25	55	41.5	68	435	RED35L/30SOMD	250	160
L	42	10	8	48.5	41.5	56	537	RED42/10LOMD	250	160	160
L	42	12	10	48.5	41.5	56	538	RED42/12LOMD	250	160
L	42	15	12	49.5	42.5	58	534	RED42/15LOMD	250	160
L	42	18	15	49.5	42	58	544	RED42/18LOMD	250	160
L	42	22	19	51.5	44	60	543	RED42/22LOMD	250	160
L	42	28	24	51.5	44	61	539	RED42/28LOMD	250	160
L/S	42	30	25	57.5	44	70.5	588	RED42L/30SOMD	250	160
L	42	35	30	53.5	43	65	541	RED42/35LOMD	250	160	160
L/S	42	38	32	61.5	45.5	76	701	RED42L/38SOMD	250	160
S	8	6	4	34	27	42	42	RED08/06S0MD	800	630
S	10	6	4	34.5	27.5	42	55	RED10/06S0MD	800	630
S	10	8	5	34.5	27.5	42	58	RED10/08S0MD	800	630	630
S	12	6	4	36	29	44	66	RED12/06SOMD	630	630
S	12	8	5	36	29	44	68	RED12/08SOMD	630	630
S	12	10	7	37	29.5	46	75	RED12/10SOMD	630	630	630
S	16	6	4	39	32	47	112	RED16/06SOMD	630	400
S	16	8	5	39	32	47	114	RED16/08SOMD	630	400	400
S	16	10	7	39	31.5	48	115	RED16/10SOMD	630	400	400
S	16	12	8	39	31.5	48	118	RED16/12SOMD	630	400
S/L	16	15	11	39	32	47	120	RED16S/15LOMD	400	315
S	20	6	4	43	36	51	172	RED20/06S0MD	420	400
S	20	8	5	43	36	51	174	RED20/08S0MD	420	400
S	20	10	7	43	35.5	52	174	RED20/10S0MD	420	400
S	20	12	8	43	35.5	52	177	RED20/12SOMD	420	400
S/L	20	15	12	43	36	51	173	RED20S/15LOMD	400	315
S	20	16	12	45	36.5	55	182	RED20/16SOMD	420	400	400
S/L	20	18	14	43	35.5	51	178	RED20S/18LOMD	400	315
S	25	6	4	45.5	38.5	53	294	RED25/06SOMD	420	400
S	25	8	5	45.5	38.5	53	295	RED25/08SOMD	420	400
S	25	10	7	45.5	38	54	296	RED25/10SOMD	420	400
S	25	12	8	45.5	38	54	299	RED25/12SOMD	420	400
S	25	16	12	47.5	39	57	304	RED25/16SOMD	420	400	400
S/L	25	18	15	45.5	38	54	299	RED25S/18LOMD	400	315
S	25	20	16	49.5	39	61	315	RED25/20SOMD	420	400	400
S/L	25	22	18	47.5	40	56	304	RED25S/22LOMD	250	160
S	30	6	4	51	44	59	412	RED30/06S0MD	420	400
S	30	8	5	51	44	59	404	RED30/08S0MD	420	400
S	30	10	7	51	43.5	60	405	RED30/10S0MD	420	400
S	30	12	8	51	43.5	60	405	RED30/12SOMD	420	400
S	30	16	12	53	44.5	63	412	RED30/16SOMD	420	400	400
S	30	20	16	55	44.5	66	421	RED30/20S0MD	420	400
S/L	30	22	19	53	45.5	61	406	RED30S/22LOMD	250	160
S	30	25	20	57	45	69	439	RED30/25SOMD	420	400	400
S/L	30	28	23	53	45.5	62	406	RED30S/28LOMD	250	160
S	38	6	4	54.5	47.5	62	556	RED38/06SOMD	420	315
S	38	8	5	54.5	47.5	62	581	RED38/08SOMD	420	315
S	38	10	7	54.5	47	63	579	RED38/10SOMD	420	315
S	38	12	8	54.5	47	63	577	RED38/12SOMD	420	315
S	38	14	10	56.5	48.5	66	579	RED38/14SOMD	420	315
S	38	16	12	56.5	48	66	580	RED38/16SOMD	420	315
S	38	20	16	58.5	48	70	601	RED38/20SOMD	420	315
S	38	25	20	60.5	48.5	73	615	RED38/25SOMD	420	315	315
S/L	38	28	24	56.5	49	65	573	RED38S/28LOMD	250	160
S	38	30	25	62.5	49	76	625	RED38/30SOMD	420	315	315
S/L	38	35	30	58.5	48	69	588	RED38S/35LOMD	250	160
